Экспериментальные методики

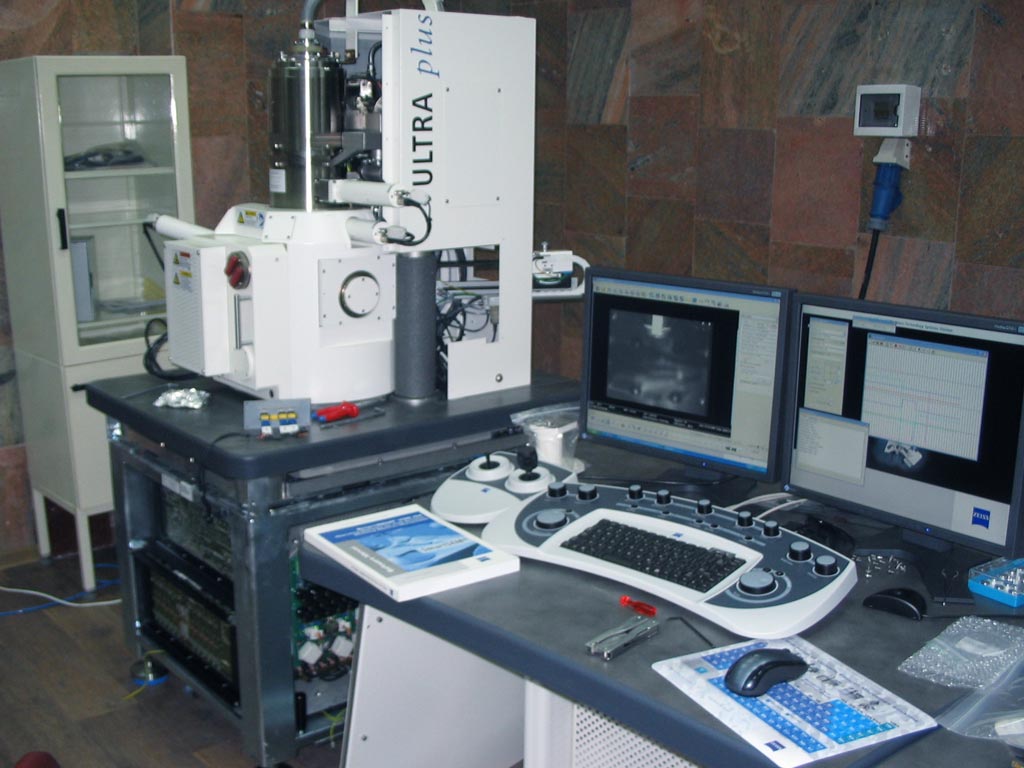

Автоэмиссионный сканирующий электронный микроскоп сверхвысокого разрешения Zeiss Ultra plus на базе Ultra 55, Германия (Zeiss Ultra plus Field Emission Scanning Electron Microscope)

Научный сотрудник Сачкова Н.В.

Возможности прибора:
исследование наноструктур порошков и массивных образцов.
Разрешение во вторичных электронах:

1 нм при 15 кВ при WD = 2 мм
1,7 нм при 1 кВ при WD = 2 мм
4,0 нм при 100 В при WD = 2 мм

Увеличение 12 – 1000000.
Ускоряющее напряжение 0,02 В – 30 кВ.
Ток зонда 4 пА – 20 nА.
Установленные детекторы:

вторичных электронов внутрилинзовый In-Lens
вторичных электронов боковой SE2
отражённых электронов с селекцией по углу выхода AsB (изображение COMPO, TOPO).Композиционный контраст.
отражённых электронов с селекцией по энергии выхода EsB.Фазовый контраст.

Система микроанализа INCA Energy 350 XT фирмы Oxford Instruments.
Разрешение 123,84 эВ FWHM при 5,895 кэВ (Mn).
Количественный анализ 5B – 94Pu.
Анализ в точке, анализ вдоль произвольно заданной линии, анализ по произвольно заданной площади, анализ по массиву точек, построение карт распределения элементов по поверхности образца, идентификация фаз.
